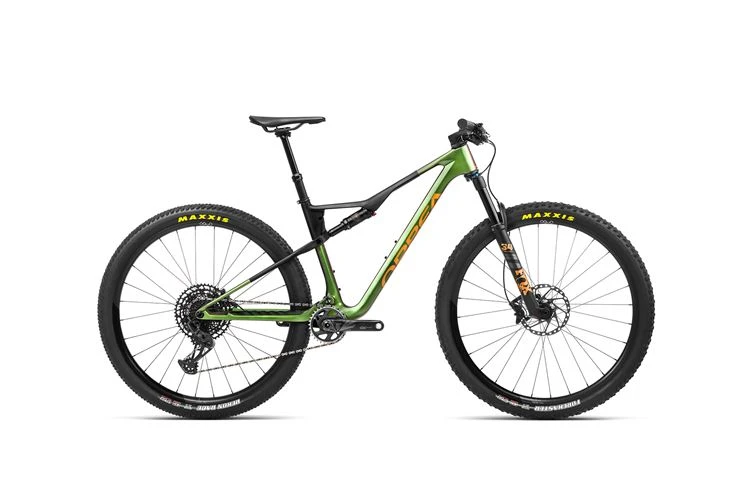

BICICLETA MONTAÑA DOBLE SUSPENSIÓN ORBEA OIZ M20 2023

120MM RECORRIDO PARA LA OIZ 2023

Orbea tenía claro que la nueva Oiz debía ser capaz de afrontar cualquier tipo de circuito de XC actual, cada día más exigente y técnico. Teniendo en cuenta el peso de las nuevas horquillas de 120mm y el control que da un mayor recorrido, la decisión era fácil.

Manteniendo los atributos que definen el pedigrí de Oiz, comenzaron a trabajar sobre diferentes cuadros de aluminio con pequeñas modificaciones hasta optimizarlo por completo.
Después de muchos análisis y cuadros testeados, dieron con las medidas idóneas, ahora tan solo debían diseñar el cuadro optimizando cada forma y grosor con el objetivo de hacer de esta nueva Oiz, una bicicleta rápida en todos los terrenos.

También se ha mantenido el sistema de suspensiones con tres posiciones con el cableado totalmente integrado patentado por Orbea, pero optimizando los settings del amortiguador, de esta manera, la cinemática del cuadro no se vería afectada por unas suspensiones de mayor recorrido, sino, todo lo contrario, ofrecerán un mejor soporte y lectura del terreno.

La versatilidad y la capacidad que ofrece la Oiz 2023 destacan notablemente respecto al modelo anterior, siendo una bicicleta más reactiva y capaz, tanto en los pasos por curva como en las subidas técnicas.

GEOMETRÍA DE COMPETICIÓN

Para lograr que esta bicicleta destaque por encima del resto, se ha trabajado con equipos de MTB, riders y embajadores de la marca y por último, con la experiencia del equipo de proyectos que tan buenos resultado han dado en el modelo anterior.
Tras cientos de pruebas con diseños digitales, se realizaron diferentes prototipos de aluminio con la intención de que los ciclistas los exprimieran y dieran su visto bueno hasta lograr el diseño del cuadro definitivo en cuanto ángulos y medidas. El resultado fue el siguiente:

• Un tubo de sillín más vertical para centrar al usuario y repartir el peso en la rueda delantera con la intención de mejorar el paso por curvas y la posición en las subidas.
• Un tubo horizontal más largo pensado para potencias de 60 a 90 que aportará una mayor estabilidad.
• Una dirección más lanzada para aportar más control aun en los descensos más pronunciados.
• Vainas cortas para mantener la bicicleta ágil y reactiva.

MÁS EFICIENTE Y CAPAZ DE TODO

Tras definir todos los detalles de la nueva geometría, llegó el momento de plasmarlo en un cuadro real, ajustando con precisión cada lámina de carbono para lograr conseguir los puntos óptimos de equilibrio entre rigidez y peso.
Sabiendo que la mayor parte de la potencia se disipa por la parte inferior del cuadro, como puede ser el pedalier, el tubo diagonal o las vainas, reforzar ese punto es primordial, pero sin hacerlo en exceso, ya que un cuadro muy rígido, hará que no lea correctamente el terreno y sea torpe.

Llevaron a cabo una gran cantidad de estudios de elementos y formas, hasta lograr mantener la flexión del carbono intacta, pero logrando mejorar hasta un 12% la rigidez del cuadro, gracias a la combinación del eje principal con rodamientos sobredimensionados y el nuevo diseño de los tirantes traseros.

Tanto en su versión OMR como la más alta de gama, la OMX, poseen los mismos niveles de rigidez, diferenciándose únicamente en el peso.

CABLEADO INTEGRADO (SIC SYSTEM)

La nueva Oiz incluye en todas sus variantes, el nuevo sistema S.I.C (Sealed Internal Cable) en el cual, han trabajado mano a mano un equipo de diseñadores e ingenieros para crear un sistema de integración propio con la intención de guiar todos los cables a través de la propia dirección.
El problema es que se debe utilizar un rodamiento más grande en la parte superior, para ello, la solución que han llevado a cabo ha sido utilizar el mismo tipo de rodamiento que el empleado en la parte inferior de 1 1/2″, de esta manera, ya no será necesario buscar un juego de dirección completo, simplemente un único rodamiento como el que se emplea a menudo en cualquier bicicleta.

Como todos sabemos, los rodamientos son sensibles al agua, de modo que, de serie, han empleado rodamientos de acero inoxidable y para evitar cualquier paso de suciedad o agua, unos tapones de silicona específicos, sellan la entrada a través de los cables.

Para pasar los cables del triángulo principal al basculante, se han guiado por la parte inferior, dando una limpieza y afinando más la figura de la Orbea Oiz

OC COCKPIT Y SPIN BLOCK

Otra de las novedades de la nueva Orbea Oiz es su conjunto de manillar y potencia OC, que se incluye en todos los modelos Oiz, desde la H30 hasta la M-LTD.
Este conjunto ayuda a la integración del cableado de freno y de cambio, pero permitiendo en todo momento cualquier tipo de configuración que requiera el usuario, además de ser totalmente compatible con los accesorios OC como el «computer mount».

Otra de las ventajas de conjunto OC es la fácil adaptación del «Sistema Spin Block» que se integra perfectamente sin alterar para nada la estética de la Oiz.
Este sistema impide que el manillar pueda golpear el cuadro ante una caída o un giro involuntario, de esta manera, mantendremos siempre nuestra Oiz en perfectas condiciones.

En su versión OMX, la más ligera de todas y destinada a quienes buscan el máximo rendimiento y el menor peso, se emplea la potencia OC MP10 una variante más ligera y agresiva, con inclinación de 10 grados en lugar de 6 que reduce unos cuantos gramos.

RODAMIENTOS TOTALMENTE SELLADOS

Otra de las novedades de la nueva Orbea Oiz 2023 es su renovado eje principal, aquel que une el basculante trasero al cuadro principal.
Todos sabemos que el mantenimiento de los rodamientos es superimportante para que pueda rodar como el primer día, pero como es lógico, a nadie le gusta tener que ir a la tienda cada dos días para tramitar garantías, quienes han tenido bicicletas de doble suspensión, sabrán de lo que hablamos. El problema es que los rodamientos suelen fallar casi siempre por la acumulación de suciedad, más que por el desgaste, para evitarlo.

En esta nueva Oiz han querido retrasarlo al máximo y para que el barro le afecte lo menos posible y las suspensiones trabajan de forma correcta bajo cualquier condición, han integrado unos retenes de goma en el propio eje.
De esta manera, la propia cuña, que se encarga de ajustar los rodamientos, también impedirá la entrada de cualquier elemento externo, mantenido sellados los puntos más expuestos.
